БОЛЬШАЯ СПОРТИВНАЯ АРЕНА В ЛУЖНИКАХ

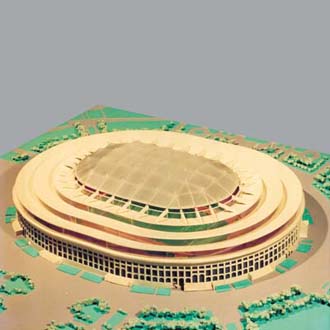

    Вариант покрытия над трибунами Большой Спортивной Арены в Лужниках.

    Террасированная мембранная оболочка. Рабочий проект металлоконструкций

    Разработан в 1993 г.

Архитекторы: Улас Н.Н. - главный архитектор
Конструкторы: Канчели Н.В. - главный конструктор
Владимиров Е.Н.
Еремеев П.Г. - научное сопровождение



     Стационарная часть покрытия представляет собой террасированную кольцевую мембрану.

    Мембранные конструкции обладают рядом объективных достоинств (2-х осное напряженное состояние, растяжение практически по всей поверхности, совмещение несущей и ограждающей конструкции), благодаря чему она безусловно наиболее экономичная система.

    Применительно к покрытию стадиона с учетом его формы и размеров классическая мембрана имеет 3 основных недостатка:

- значительная строительная высота (около 10 м);

- обязательная депланация внутреннего контура около 2 м с низшей точкой посередине длинной стороны;

- малая жесткость покрытия на действие динамики ветра.

    Первый минус приводит либо к значительному подъему опорного контура, что нарушает внешний облик стадиона, либо к опусканию внутреннего кольца, что ухудшает обзор интерьера.

    Предложенная в проекте террасированная мембрана решает все три перечисленные для классической мембраны недостатка.

    Благодаря подъему каждой внутренней мембраны создается общая вспарушенность покрытия в интерьере при возможности сохранить высоту существующего фасада, а также решается проблема водостока.
